       板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,通过叠装,用夹板、螺栓紧固而成的一种换热器。冷热流体依次通过流道,中间有一隔层板片将流体分开,并通过此板片进行换热。 两种介质的平均温差可以小至1℃,热回收效率可达99%以上。在相同压力损失情况下,板式换热器的传热是列管式换热器的3~5倍,占地面积为其的1/3,金属耗量只有其的2/3。
       板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备,目前已广泛用于化工、石化、食品饮料、机械、集中供热、冶金、动力、船舶、造纸、纺织、医药、核工业和海水淡化及热电联产等工业领域,可满足各类冷却、加热、冷凝、浓缩、消毒和余热的回收等工艺的要求。

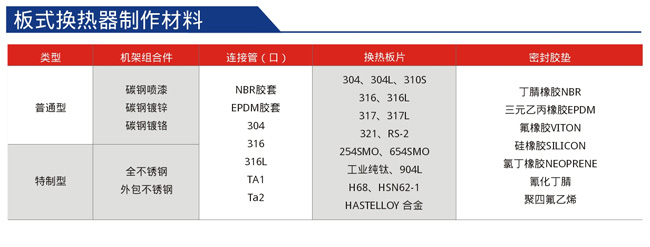

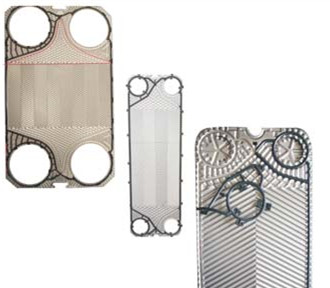

板片一次冲压成形
采用国内最大的液压机,一次压制成形并整体落料加工制成,压制过程中采用覆膜软加工技术,板片成形精度高质量好,表面无划伤和拉痕,并减低压制应力。
在同一板片上的波纹深度相同,从而保证板间每一接触点完好衔接。
板片上无过度冲压区,不会产隐性裂纹。
板片上金属纹路高度统一;板片最薄可达0.3mm。


板片巧克力式分流区的设计
板片分流区采用了:十字型(也称巧克力块)结构。
即使最宽的板片,也能使流体充分均匀地分布在板片的各个角落,消除了板片上的换热滞流区及滞流区内低流速造成的介质结垢对板片的腐蚀。
提高了分流区和滞流区内的换热效率,即提高了整个板片的换热效率。
高湍流设计防止和最大限度地减少板间通道的堵塞,并达到自洁效果。
运用流体力学原理,采用流体逐级调配阴力方式,使流体进入板间更为均匀,应力释放。

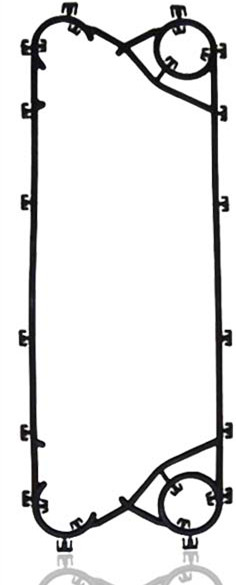

密封垫片设计
垫片结构采用的独特的三角形屋顶设计,其密封型式为线密封。
可以保证板片在夹紧受力时垫片中间受力最大,在较小的夹紧力作用下实现较大的密封作用力,从而保证了良好的密封性能并使垫片在较小的作用力下工作,多次拆装后垫片永久变形小,较小的作用力又能防止板片变形,垫片槽采用封闭式设计。
公认的最佳的可靠型式垫片结构。
采用的密封垫片原料均为进口原生胶,性能指标均达到国际标准,并符合FDA标准(含FDA油脂、奶品标准)3A标准。



框架及定位系统特点
采用独特定位技术,定位装置采用了翻边加工设计,多次拆装后定位仍然精确、定位点更耐磨,同时也起到了防止定位槽对维修人员 的损伤;板片四个角边采用辅助定位锥型裙边,达到自动对位之目的。
采用独特的燕尾槽结构的多点定位方式,“以一个平面。一侧固定销,一侧开口销”的基本原则,开放一个工件的自由度,能够防止产生过定位现象。


快装结构
由前夹紧螺母通过锁紧栓与螺杆联为一体,后夹紧螺母通过独特的锁紧套来防止松动,拆装时只需拧紧或松开前夹紧螺母即可完成,是典型的人性化设计。
框架的全部部件均为丝扣连接。          压紧螺栓全部为辊轧制造。
压紧螺栓上带有轴承盒。                   压紧螺栓可在侧面取下。
